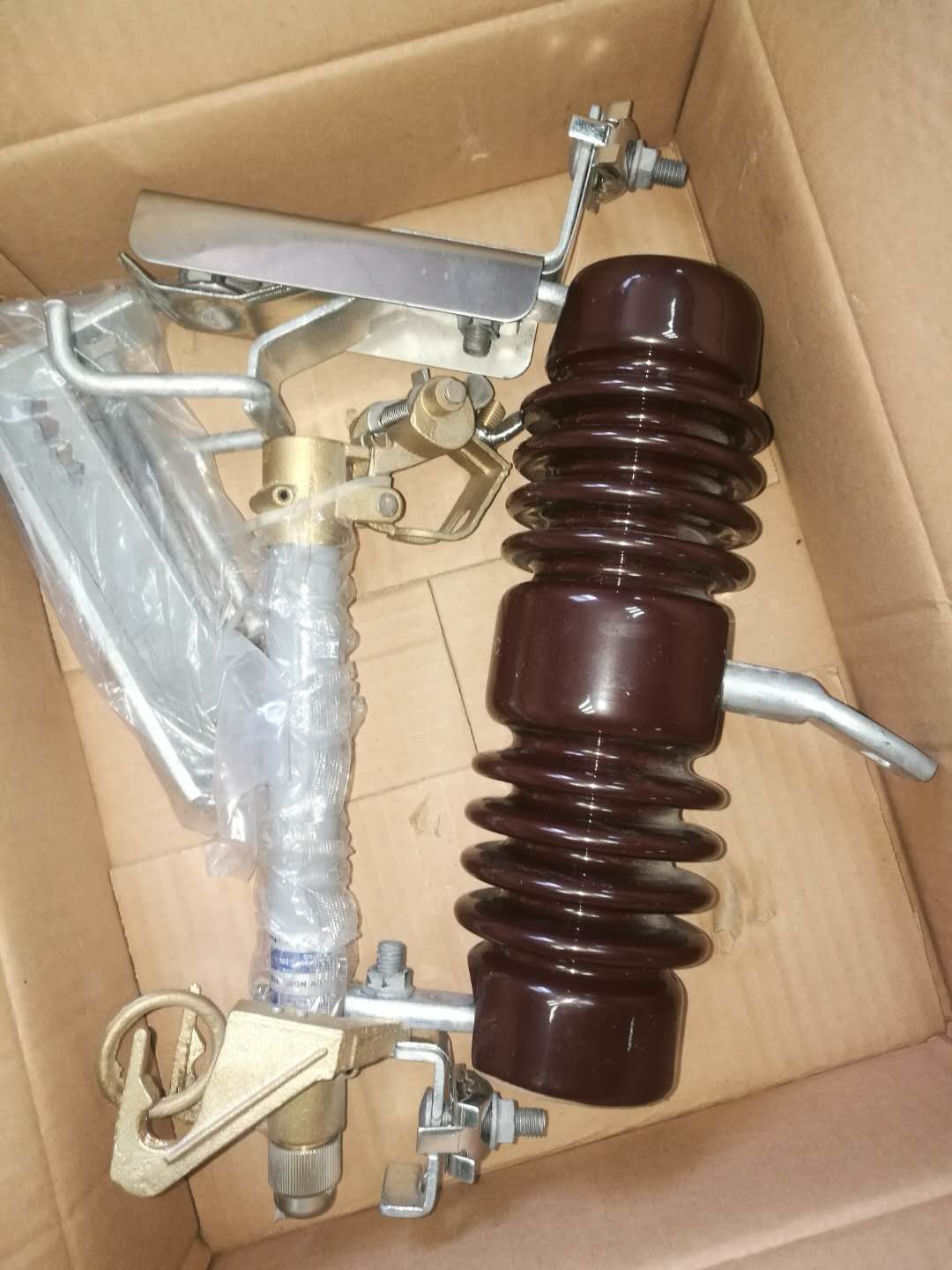

Durable Porcelain Fuse Cutout 11KV Easy Installation And Maintenance

الصمامات التسرب الخزفي في 11KV

هيكل الصمامات ومبدأ العمل

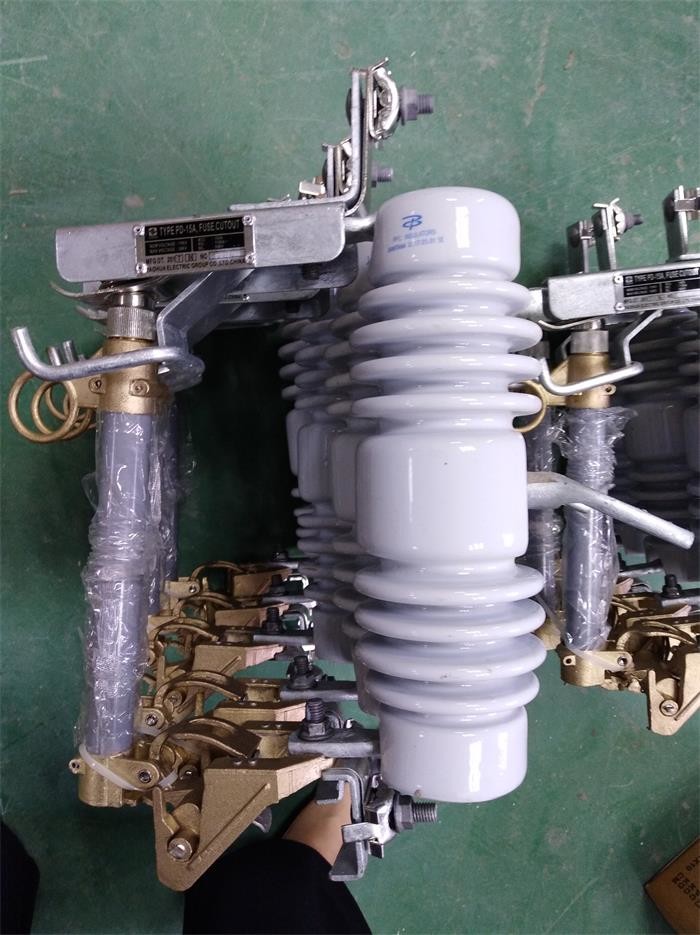

drop-out High voltage fuse mounting plate is fixed in the middle of the support insulator. يتم تثبيت لوحة تثبيت الصمامات المتسربة عالية الجهد في منتصف عازل الدعم. Support the insulator has the upper and lower terminals for the connection wire. دعم العازل يحتوي على المحطات العلوية والسفلية لسلك التوصيل. Upper and lower terminals attached to the upper and lower static contact. المحطات العلوية والسفلية المرفقة بجهة الاتصال الثابتة العلوية والسفلية. The fuse tube is made of phenolic paper tube or laminated glass cloth tube, lined with arc-extinguishing tube; أنبوب المصهر مصنوع من أنبوب الورق الفينولي أو أنبوب القماش الزجاجي الرقائقي ، مبطن بأنبوب إطفاء القوس ؛ both ends are equipped with upper and lower moving contact, after the fuse penetrates the fuse tube, using the tension of the fuse, , Move the contact taut so that the fuse remains closed. كلا الطرفين مجهزان بجهة تحريك علوية وسفلية ، بعد أن يخترق المصهر أنبوب المصهر ، باستخدام شد المصهر ، حرِّك المصباح مشدودًا حتى يظل المصهر مغلقًا.

When operating. عند التشغيل. Insert the lower moving contact of the fuse tube into the lower terminal with the high voltage insulated rod and make it come into contact with the lower stationary contact, then insert the pull hook of the high voltage insulated rod into the operating ring of the fuse tube to drive the fuse tube The upper moving contact pushed into the terminal, contact with the static contact, the circuit connected. أدخل جهة الاتصال السفلية لأنبوب المصهر في الطرف السفلي باستخدام القضيب المعزول عالي الجهد واجعله يتلامس مع جهة الاتصال السفلية الثابتة ، ثم أدخل خطاف سحب القضيب المعزول عالي الجهد في حلقة التشغيل لأنبوب المصهر لقيادة أنبوب المصهر تم دفع التلامس العلوي المتحرك إلى المحطة ، والتلامس مع التلامس الثابت ، والدائرة المتصلة.

بعد أن ينفجر المصهر ، يفقد الاتصال المتحرك العلوي والسفلي لأنبوب المصهر التوتر والانحلال ، ينزلق الاتصال المتحرك إلى أسفل تحت تأثير الزنبرك ، يسقط أنبوب المصهر بوزنه ، المصهر في حالة غير متصلة ، ويحدث الكسر الواضح

When a line or device fails. عندما يفشل خط أو جهاز. The fault current causes the fuse to fuse quickly and create an arc. يتسبب تيار العطل في المصهر في الاندماج بسرعة وإنشاء قوس. Arc extinguishing tube produces a lot of gas under the action of the electric arc, so that the tube to form a great pressure, the gas jet out at high speed, this powerful air flow, the arc quickly elongated and extinguished. ينتج أنبوب إطفاء القوس الكثير من الغاز تحت تأثير القوس الكهربائي ، بحيث الأنبوب لتكوين ضغط كبير ، ونفث الغاز بسرعة عالية ، وهذا تدفق الهواء القوي ، والقوس ممدود وإطفاء بسرعة.

جنرال لواء
1. Made of high quality material, it has long service life. 1. مصنوعة من مواد عالية الجودة ، ولها عمر خدمة طويل. The ferrules is made of pure copper strip. الحلقات مصنوعة من شريط النحاس النقي. The fusion tube is made of high strength china. يتكون أنبوب الانصهار من الصين عالية القوة. The extinguishing medium is made of pure quartz sand. وسط الإطفاء مصنوع من رمل الكوارتز النقي.
2. Easy installation and maintenance. 2. سهولة التركيب والصيانة. The terminal of fusant contacting with the end-plate (or the connecting plate) use the technology of spot welding. يستخدم طرف تلامس المصهر مع اللوحة الطرفية (أو لوحة التوصيل) تقنية اللحام النقطي.
3. Safe indication. 3. إشارة آمنة. The fuse with the indicator can be show the fusing when the indicator pop-up. يمكن أن يظهر المصهر مع المؤشر الصهر عند انبثاق المؤشر.
4. دائم وموثوق

المعايير الفنية

وصف المنتج
