مواد: | خزف | جهد فلطيّ مصنّف: | |
---|---|---|---|
تردد مصنّف: | 50Hz | تيار مصنّف: | |
تسليط الضوء: | transformer disconnect switch,outdoor disconnect switch,outdoor disconnect switch |
معدات الحماية عالية الجهد

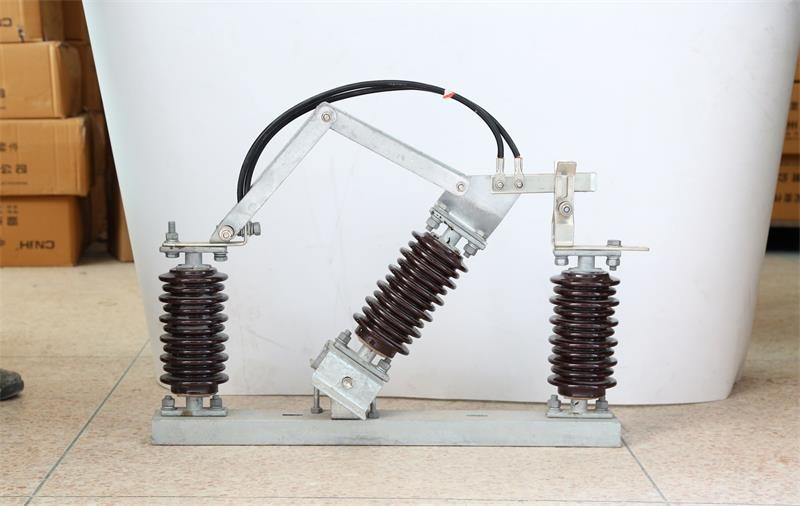

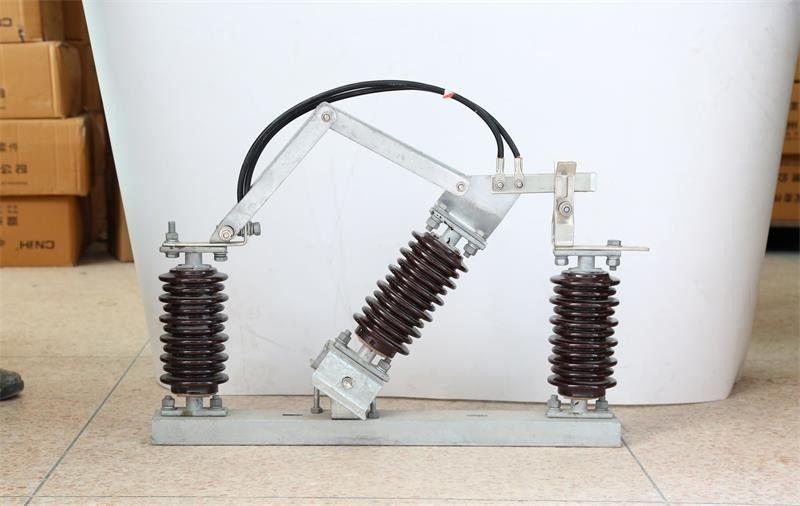

صورة لمفتاح فصل التشغيل عن طريق الهواء ، تكون أول وحدة يتم اكتشافها في محطة فرعية هي عادةً مفتاح فصل.
The most commonly used switch in small to medium substations is a gang-operated, air-break disconnect switch. المفتاح الأكثر استخدامًا في المحطات الفرعية الصغيرة والمتوسطة هو مفتاح الفصل الذي يعمل بواسطة العصابات ، ويقطع الهواء. "Gang-operated" because the three separate switches for each phase are operated as a group from a single control; "تعمل بنظام العصابة" لأن المفاتيح الثلاثة المنفصلة لكل مرحلة يتم تشغيلها كمجموعة من عنصر تحكم واحد ؛ "air-break" because the switch operates in air rather than in another medium, such as oil. "كسر الهواء" لأن المفتاح يعمل في الهواء وليس في وسط آخر ، مثل الزيت.
The purpose of this switch is to disconnect the substation from the incoming line, not to disconnect the transformer from the load. الغرض من هذا المفتاح هو فصل المحطة الفرعية عن الخط الوارد ، وليس فصل المحول عن الحمل. It is like a large safety switch with no load breaking capability. إنه يشبه مفتاح أمان كبير مع عدم القدرة على كسر الحمل. It can only break, or "interrupt" the relatively small "magnetizing current" of the substation transformer. يمكن فقط كسر أو "مقاطعة" التيار الممغنط الصغير نسبيًا لمحول المحطات الفرعية. (This is the small amount of current needed to set up the magnetic field in the transformer core.) A substation must first be disconnected from its secondary or load side before the primary or high voltage side can be disconnected using the disconnect switch. (هذه هي الكمية الصغيرة من التيار اللازم لإعداد المجال المغناطيسي في قلب المحول.) يجب أولاً فصل المحطة الفرعية عن جانبها الثانوي أو جانب الحمل قبل أن يتم فصل جانب الجهد الأساسي أو العالي باستخدام مفتاح الفصل. High Voltage Power Fuses Picture صورة الصمامات الطاقة عالية الجهد

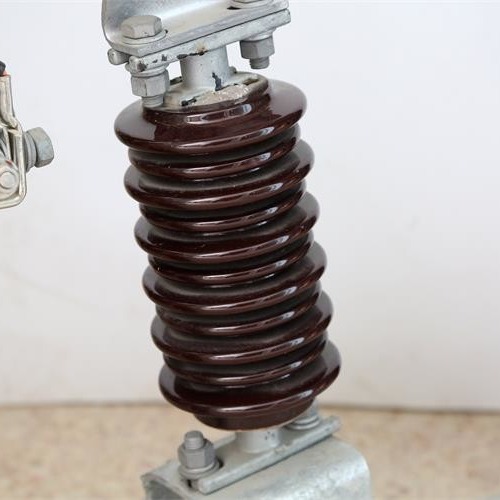

Outdoor AC switch disconnector 11kv/400A - 33kv/600A used in 3 phase AC 50/60Hz power circuit, it is used as switching on and switching off at the voltage with no load. فاصل تبديل التيار المتردد الخارجي 11 كيلو فولت / 400 أمبير - 33 كيلو فولت / 600 أمبير المستخدم في دائرة طاقة التيار المتردد 50/60 هرتز 3 مراحل ، يتم استخدامه كتشغيل وإيقاف عند الجهد بدون حمل. It apply to IEC standard. تنطبق على معيار IEC. IEC60964:1996, IEC62271-102:2002. IEC60964: 1996 ، IEC62271-102: 2002.
الميزات: تصنيع وفقًا لمعايير IEC. حتى 36 كيلو فولت ، 900 أمبير ، 200 كيلو فولت BIL ، فاصل ثلاثي الطور ، عازل من البورسلين والبوليمر ، محركات يدوية وكهربائية.
