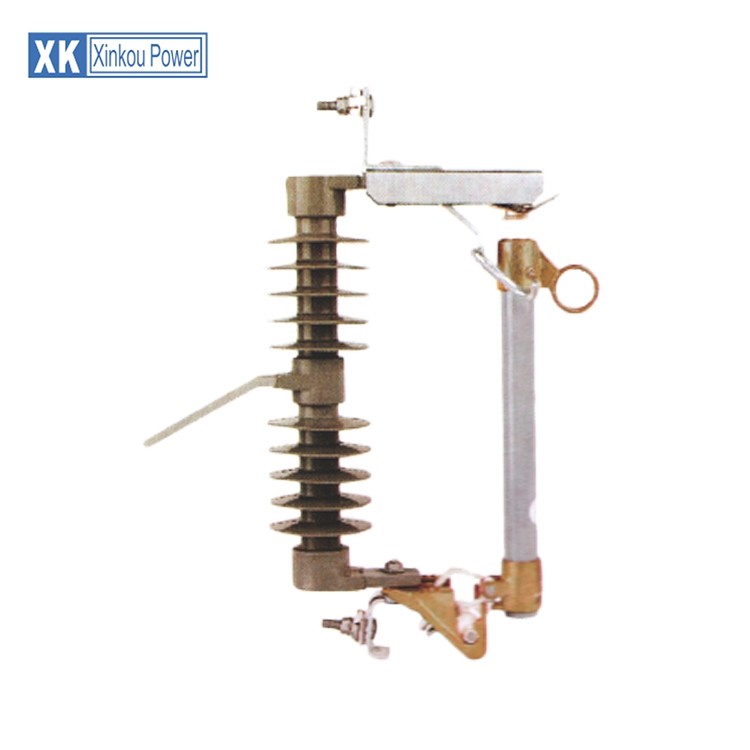

High Voltage 33kv Drop Out Fuse Polymer 51.5×34×12 Dimensions Safety

الواجبات الثلاثة الهامة لقصوص تنصهر

fused-cutout-on-lineIf you look up at the electrical distribution lines overhead, you are likely to see a fused cutout. إذا نظرت إلى خطوط التوزيع الكهربائية في الأعلى ، فمن المحتمل أن ترى انقطاعًا منصهرًا. That little device has been modified and improved over the last 80 years to become the product electric utilities all around the world use today. تم تعديل هذا الجهاز الصغير وتحسينه على مدار الثمانين عامًا الماضية ليصبح المنتج الذي تستخدمه المرافق الكهربائية في جميع أنحاء العالم اليوم. This product has become widely used because the fused cutout has three main jobs which this article will explain. أصبح هذا المنتج مستخدمًا على نطاق واسع لأن القاطع المدمج يحتوي على ثلاث وظائف رئيسية ستشرحها هذه المقالة.

واجب 1: حماية منصهرة لأصل خط (غالبًا محول)

A fuse can be installed inside of the fuse holder, also called a fuse tube. يمكن تثبيت المصهر داخل حامل المصهر ، ويسمى أيضًا أنبوب المصهر. Like the breakers in your home, a fuse installed before a transformer will protect it from over current conditions. مثل القواطع في منزلك ، فإن المصهر المثبت قبل المحول سيحميه من الظروف الحالية. For example, a 30A fuse link can be installed in the cutout fuse holder. على سبيل المثال ، يمكن تثبيت رابط الصمامات 30A في حامل الصمامات القاطعة. Then if the transformer draws 40 amps for any more than a few seconds the fuse will operated, effectively disconnecting the transformer from the electric line and protecting the transformer from harm. ثم إذا قام المحول بسحب 40 أمبير لمدة تزيد عن بضع ثوانٍ ، سيتم تشغيل المصهر ، مما يؤدي إلى فصل المحول من الخط الكهربائي بشكل فعال وحماية المحول من الضرر. After this happens the fuse holder will fall open. بعد حدوث ذلك ، سوف ينفتح حامل المصهر. The open fuse holder provides an easy to see visual indication that the fuse had operated. يوفر حامل المصهر المفتوح مؤشرًا مرئيًا يسهل رؤيته عن تشغيل المصهر. That means a linemen can quickly find and replace the fuse. وهذا يعني أنه يمكن لرجال الخطوط العثور على الصمامات واستبدالها بسرعة.

واجب 2: حماية التيار خطأ الأرض.

The cutout will also operate and open the circuit in the case of a downstream ground fault. سيعمل الفصل أيضًا ويفتح الدائرة في حالة وجود خطأ أرضي في اتجاه المصب. For example, if a tree falls on a power line, this would cause a ground fault. على سبيل المثال ، إذا سقطت شجرة على خط كهربائي ، فقد يتسبب ذلك في حدوث خطأ أرضي. All the available energy will try to rush to the ground. ستحاول كل الطاقة المتاحة الاندفاع إلى الأرض. This is dangerous and the circuit must quickly be opened. هذا أمر خطير ويجب فتح الدائرة بسرعة. The current that will try to rush through the cutout and to ground can be more than 10,000amps. يمكن أن يكون التيار الذي سيحاول الاندفاع من خلال القطع والأرض أكثر من 10000 مصباح. The cutout stops the flow of energy by quickly extinguishing an arc which is generated inside the fuse holder. يقطع انقطاع تدفق الطاقة عن طريق إطفاء القوس الذي يتم إنشاؤه داخل حامل المصهر بسرعة. After the arc is extinguished the fuse holder will fall open. بعد إطفاء القوس ، سيسقط حامل المصهر. Again, the open fuse holder provides a visual indication that the fuse had operated and must be replaced. مرة أخرى ، يوفر حامل المصهر المفتوح مؤشرًا مرئيًا على تشغيل المصهر ويجب استبداله.

واجب 3: بيان مرئي لدائرة مفتوحة

Regardless of the cause if the fuse cutout operates the fuse holder will hang open signaling to the linemen that the line must be serviced. بغض النظر عن السبب إذا كان قطع المصهر يعمل ، فإن حامل المصهر سوف يعلق الإشارات المفتوحة للخطاب بأنه يجب صيانة الخط. This seemingly simple duty is one of the most important jobs of the cutout. هذا الواجب البسيط على ما يبدو هو واحد من أهم وظائف القطع.

As you can see the fused cutouts found overhead preform valuable duties all of us. كما ترون القواطع تنصهر وجدت النفقات العامة واجبات قيمة لنا جميعا. These little devices save electric utilities millions of dollars a year by preventing damage to transformers and other line assets. توفر هذه الأجهزة الصغيرة المرافق الكهربائية ملايين الدولارات سنويًا عن طريق منع تلف المحولات والأصول الأخرى. Also the cutout saves utilities thousands of hours a year by making it easy to see where a line needs to be serviced. كما أن القصاصة توفر المرافق آلاف الساعات في السنة من خلال تسهيل رؤية أين يحتاج الخط إلى الصيانة. This also means in the case of a power outage electricity can be restored more quickly. وهذا يعني أيضًا أنه في حالة انقطاع التيار الكهربائي ، يمكن استعادة الكهرباء بسرعة أكبر. The humble fused cutout keeps the light on and saves us all money. القصاصة المصهورة المتواضعة تحافظ على الضوء وتوفر لنا كل المال.
