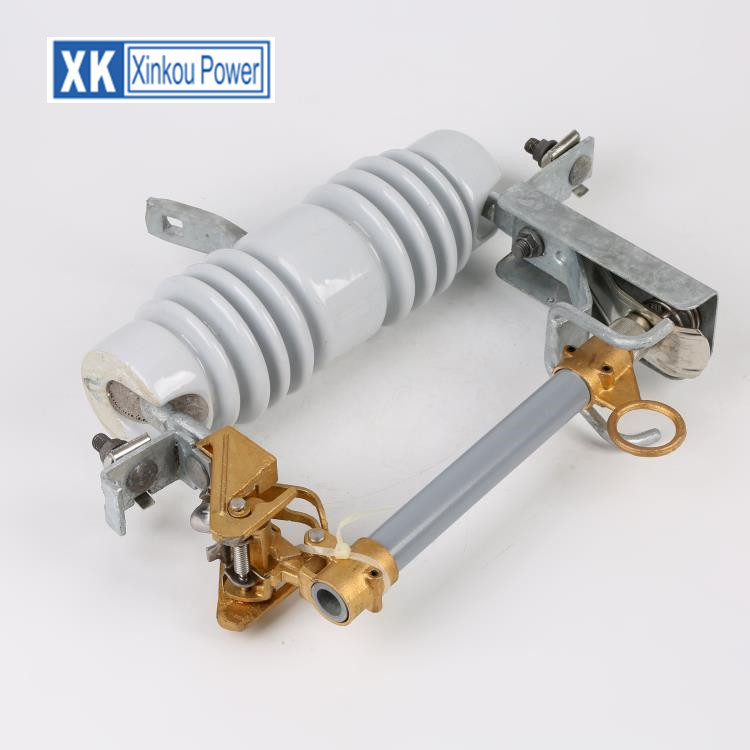

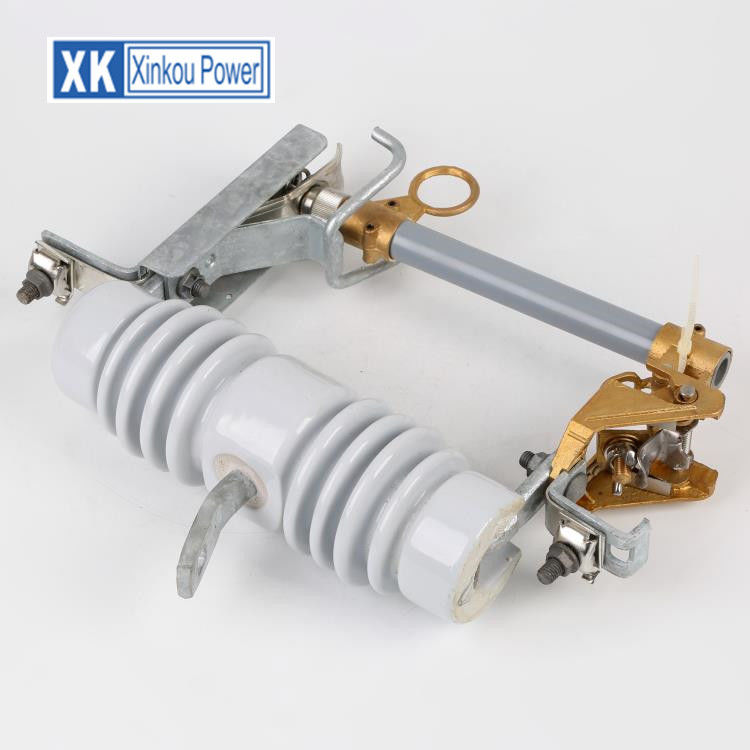

Cartridge High Voltage Expulsion Drop Out Fuse Puller 11kv Rated Voltage

The fuse elements used in most distribution cutouts are tin or silver alloy wires that melt when subjected to high enough current. عناصر الصمامات المستخدمة في معظم قواطع التوزيع هي أسلاك من الصفيح أو سبائك الفضة تذوب عند تعرضها لتيار عالي كافي. Ampere ratings of fuse elements vary from 1 ampere to 200 amperes. تختلف تقييمات الأمبير لعناصر الصمامات من 1 أمبير إلى 200 أمبير.

Cutouts are typically mounted about 20 degrees off vertical so that the center of gravity of the fuse holder is displaced and the fuse holder will rotate and fall open under its own weight when the fuse blows. عادة ما يتم تثبيت القواطع على بعد 20 درجة تقريبًا رأسيًا بحيث يتم إزاحة مركز ثقل حامل المصهر ويدور حامل المصهر ويسقط مفتوحًا تحت وزنه عندما ينفجر المصهر. Mechanical tension on the fuse link normally holds an ejector spring in a stable position. عادة ما يحمل الشد الميكانيكي على وصلة المصهر زنبرك قاذف في وضع ثابت. When the fuse blows, the released spring pulls the stub of the fuse link out of the fuse holder tube to reduce surge duration and damage to the transformer and fuse holder. عندما ينفجر المصهر ، يسحب الزنبرك المحرّر كعب وصلة المصهر خارج أنبوب حامل المصهر لتقليل مدة الطفرة وتلف المحول وحامل المصهر. This quenches any arc in the fuse holder. هذا يطفئ أي قوس في حامل المصهر.

Each fuse holder typically has an attached pull ring that can be engaged by a hook at the end of a fiberglass hot stick operated by a lineworker standing on the ground or from a bucket truck, to manually open the switch. يحتوي كل حامل مصهرات بشكل نموذجي على حلقة سحب مرفقة يمكن ربطها بخطاف في نهاية عصا ساخنة مصنوعة من الألياف الزجاجية يتم تشغيلها بواسطة عامل تركيب على الأرض أو من شاحنة دلو ، لفتح المفتاح يدويًا. While often used for switching, the standard cutout shown is not designed to be manually opened under load. على الرغم من أنه غالبًا ما يُستخدم للتبديل ، إلا أن القواطع القياسية الموضحة ليست مصممة ليتم فتحها يدويًا تحت الحمل. For applications where the switch is likely to be used to interrupt power manually, a "load break" version is available that has an attachment to quench the arc. بالنسبة للتطبيقات التي يُحتمل أن يتم فيها استخدام المفتاح لمقاطعة الطاقة يدويًا ، يتوفر إصدار "فاصل تحميل" يحتوي على مرفق لإرواء القوس.

11kv انقطاع الصمامات انقطاع الصمامات خرطوشة عالية الجهد الصمامات الصمامات مجتذب
