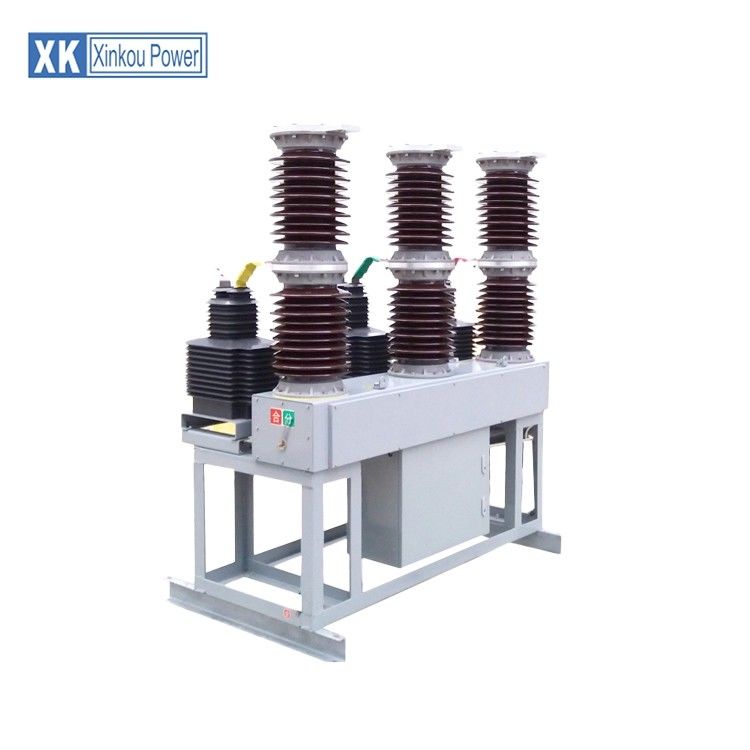

High Reliability 40.5KV Outdoor Vcb High Voltage 50 60 Rated Frequency

تتميز جميع أنظمة قواطع الدائرة بميزات مشتركة في تشغيلها ، ولكن التفاصيل تختلف اختلافًا كبيرًا اعتمادًا على فئة الجهد ، والتصنيف الحالي ونوع قاطع الدائرة.

The circuit breaker must first detect a fault condition. يجب أن يكتشف قاطع الدائرة أولاً حالة العطل. In small mains and low voltage circuit breakers, this is usually done within the device itself. في الأنابيب الصغيرة وقواطع الدائرة ذات الجهد المنخفض ، يتم ذلك عادة داخل الجهاز نفسه. Typically, the heating or magnetic effects of electric current are employed. عادة ، يتم استخدام التسخين أو التأثيرات المغناطيسية للتيار الكهربائي. Circuit breakers for large currents or high voltages are usually arranged with protective relay pilot devices to sense a fault condition and to operate the opening mechanism. عادة ما يتم ترتيب قواطع الدائرة للتيارات الكبيرة أو الفولتية العالية مع أجهزة تجريبية للحماية الواقية لاستشعار حالة الخطأ وتشغيل آلية الفتح. These typically require a separate power source, such as a battery, although some high-voltage circuit breakers are self-contained with current transformers, protective relays, and an internal control power source. تتطلب هذه عادةً مصدر طاقة منفصلًا ، مثل البطارية ، على الرغم من أن بعض قواطع الدائرة ذات الجهد العالي يتم احتواؤها ذاتيًا مع محولات التيار والمرحلات الواقية ومصدر طاقة التحكم الداخلي.

Once a fault is detected, the circuit breaker contacts must open to interrupt the circuit; بمجرد اكتشاف خطأ ، يجب فتح جهات اتصال قاطع الدائرة لمقاطعة الدائرة ؛ this is commonly done using mechanically stored energy contained within the breaker, such as a spring or compressed air to separate the contacts. يتم ذلك عادة باستخدام الطاقة المخزنة ميكانيكيًا الموجودة داخل الكسارة ، مثل النابض أو الهواء المضغوط لفصل جهات الاتصال. Circuit breakers may also use the higher current caused by the fault to separate the contacts, such as thermal expansion or a magnetic field. قد تستخدم قواطع الدائرة أيضًا التيار العالي الناتج عن العطل لفصل جهات الاتصال ، مثل التمدد الحراري أو المجال المغناطيسي. Small circuit breakers typically have a manual control lever to switch off the load or reset a tripped breaker, while larger units use solenoids to trip the mechanism, and electric motors to restore energy to the springs. عادةً ما تحتوي قواطع الدائرة الصغيرة على ذراع تحكم يدوي لإيقاف الحمل أو إعادة تعيين قاطع التعثر ، بينما تستخدم الوحدات الأكبر ملفات لولبية لثبات الآلية ، والمحركات الكهربائية لاستعادة الطاقة إلى الينابيع.

The circuit breaker contacts must carry the load current without excessive heating, and must also withstand the heat of the arc produced when interrupting (opening) the circuit. يجب أن تحمل جهات اتصال قاطع التيار تيار الحمل بدون تسخين مفرط ، ويجب أن تتحمل أيضًا حرارة القوس الناتج عند مقاطعة (فتح) الدائرة. Contacts are made of copper or copper alloys, silver alloys and other highly conductive materials. الاتصالات مصنوعة من سبائك النحاس أو النحاس وسبائك الفضة وغيرها من المواد عالية التوصيل. Service life of the contacts is limited by the erosion of contact material due to arcing while interrupting the current. إن عمر خدمة جهات الاتصال محدود بتآكل مواد الاتصال بسبب الانحناء أثناء انقطاع التيار. Miniature and molded-case circuit breakers are usually discarded when the contacts have worn, but power circuit breakers and high-voltage circuit breakers have replaceable contacts. عادة ما يتم تجاهل قواطع الدائرة المصغرة والقوالب المصبوبة عند ارتداء جهات الاتصال ، ولكن قواطع الدائرة الكهربائية وقواطع الدائرة ذات الجهد العالي لها جهات اتصال قابلة للاستبدال.

When a high current or voltage is interrupted, an arc is generated. عندما ينقطع تيار عالي أو جهد كهربائي ، يتم إنشاء قوس. The length of the arc is generally proportional to the voltage while the intensity (or heat) is proportional to the current. يتناسب طول القوس بشكل عام مع الجهد بينما الشدة (أو الحرارة) تتناسب مع التيار. This arc must be contained, cooled and extinguished in a controlled way, so that the gap between the contacts can again withstand the voltage in the circuit. يجب احتواء هذا القوس وتبريده وإطفائه بطريقة محكومة ، بحيث يمكن للفجوة بين جهات الاتصال أن تصمد مرة أخرى للجهد في الدائرة. Different circuit breakers use vacuum, air, insulating gas, or oil as the medium the arc forms in. Different techniques are used to extinguish the arc including: تستخدم قواطع الدائرة المختلفة الفراغ أو الهواء أو الغاز العازل أو الزيت كمتوسط ​​يتشكل فيه القوس. وتستخدم تقنيات مختلفة لإطفاء القوس بما في ذلك:

تطويل القوس أو انحرافه
تبريد مكثف (في الغرف النفاثة)
التقسيم إلى أقواس جزئية
تبريد نقطة الصفر (تفتح جهات الاتصال عند تقاطع الوقت الحالي صفر لشكل الموجة AC ، مما يقطع فعليًا أي تيار تحميل في وقت الفتح. يحدث التقاطع الصفري عند ضعف تردد الخط ؛ أي 100 مرة في الثانية لمدة 50 هرتز و 120 مرات في الثانية لـ 60 هرتز AC.)
توصيل المكثفات بالتوازي مع جهات الاتصال في دوائر التيار المستمر.
أخيرًا ، بمجرد إزالة حالة العطل ، يجب إغلاق جهات الاتصال مرة أخرى لاستعادة الطاقة إلى الدائرة المتقطعة.
