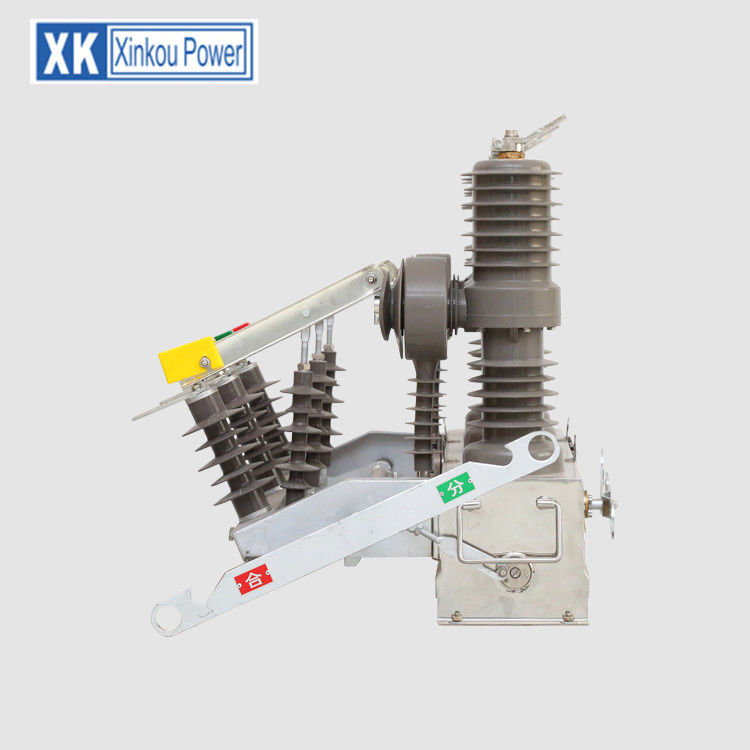

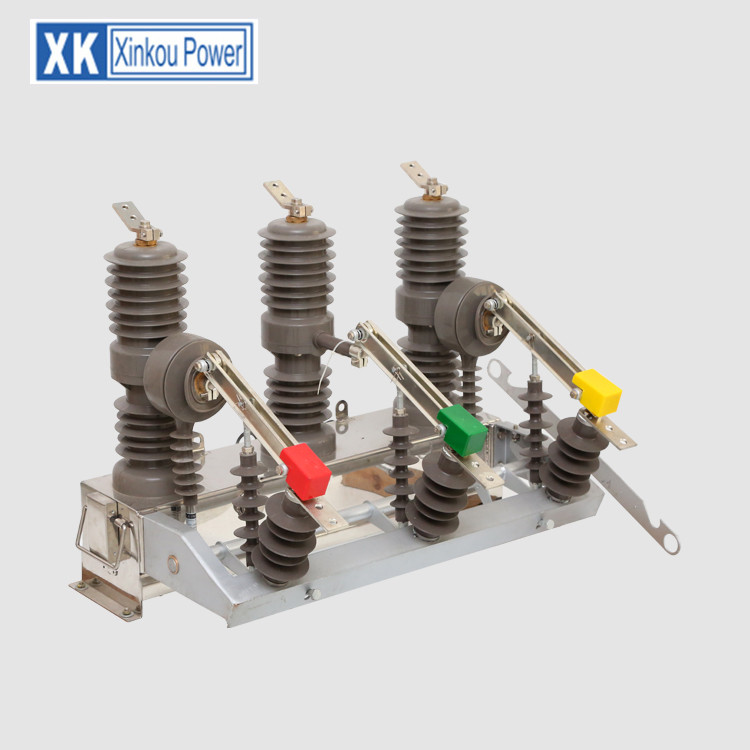

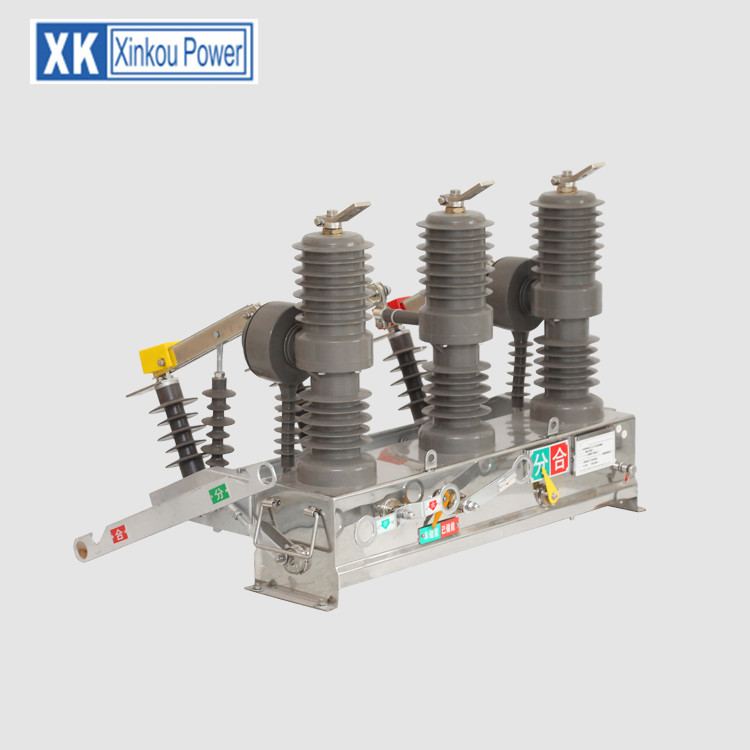

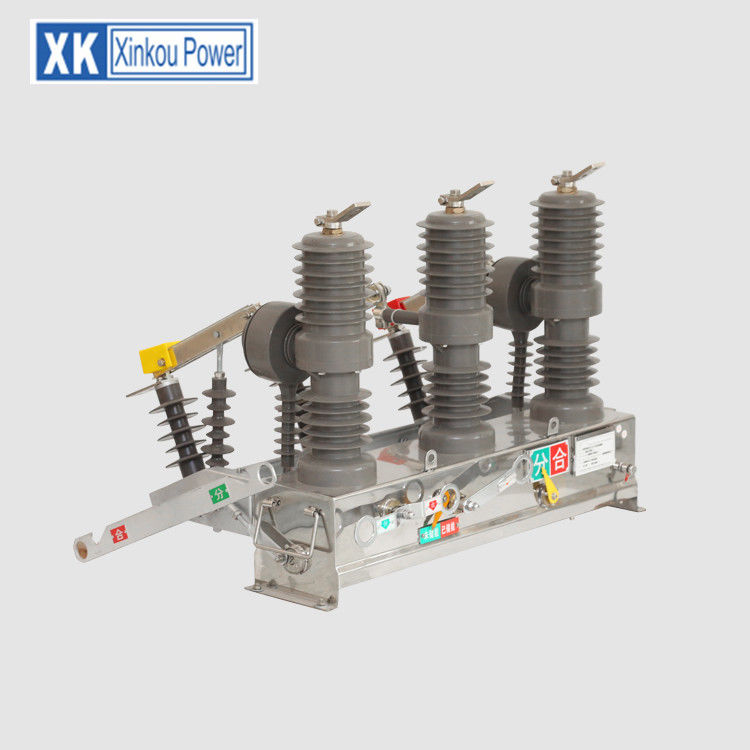

Medium Voltage Vacuum Circuit Breaker ZW32 630A 15kV High Efficeincy



تشغيل قاطع الدائرة الكهربائية
The main aim of any circuit breaker is to quench arc during current zero crossing, by establishing high dielectric strength in between the contacts so that reestablishment of arc after current zero becomes impossible. الهدف الرئيسي لأي قاطع دائرة هو إخماد القوس أثناء المعبر الصفري الحالي ، من خلال إنشاء قوة عازلة عالية بين جهات الاتصال بحيث تصبح إعادة إنشاء القوس بعد الصفر الحالي مستحيلة. The dielectric strength of vacuum is eight times greater than that of air and four times greater than that of SF6 gas. إن قوة العزل الكهربائية للفراغ أكبر ثماني مرات من قوة الهواء وأربع مرات من قوة غاز SF6. This high dielectric strength makes it possible to quench a vacuum arc within very small contact gap. هذه القوة العازلة العالية تجعل من الممكن إخماد قوس فراغ ضمن فجوة تماس صغيرة جدًا. For short contact gap, low لفجوة الاتصال القصيرة ، منخفضة
contact mass and no compression of medium the drive energy required in vacuum circuit breaker is minimum. كتلة التلامس وعدم وجود ضغط للوسيط ، تكون طاقة الدفع المطلوبة في قاطع الدائرة الفراغية أقل ما يمكن. When two face to face contact areas are just being separated to each other, they are not done so instantly. عندما يتم فصل منطقتي اتصال وجهاً لوجه مع بعضهما البعض ، فلا يتم ذلك على الفور. Instead, as the contact area on the contact face is being reduced and ultimately comes to a point and then they are finally de-touched. بدلاً من ذلك ، حيث يتم تقليل منطقة التلامس على وجه التلامس وتصل في النهاية إلى نقطة ثم يتم إلغاء تلامسها في النهاية. This happens in a fraction of micro second. يحدث هذا في جزء من الثانية الصغيرة. At this instant of de-touching of contacts in a vacuum, the current through the contacts concentrated on that last contact point on the contact surface and makes a hot spot there. في هذه اللحظة من عدم لمس جهات الاتصال في فراغ ، ركز التيار من خلال جهات الاتصال على نقطة الاتصال الأخيرة على سطح التلامس ويجعل نقطة ساخنة هناك. As the medium is vacuum, the metal on the contact surface gets easily vaporized due to that hot spot and create a conducting media for arc path. نظرًا لأن الوسيط عبارة عن فراغ ، يتم تبخير المعدن الموجود على سطح التلامس بسهولة بسبب تلك النقطة الساخنة وإنشاء وسائط موصلة لمسار القوس. Therefore, the material constituting the arc is very small and thus a feeble arc is established even with high current interruption. لذلك ، فإن المواد التي تشكل القوس صغيرة جدًا وبالتالي يتم إنشاء قوس ضعيف حتى مع انقطاع التيار العالي. The arc will be initiated and continues until the onset of next current zero. سيبدأ القوس ويستمر حتى بداية الصفر الحالي التالي. Th figure below shows the cross section assembly of a VCB. يوضح الشكل أدناه تجميع المقطع العرضي لـ VCB.
