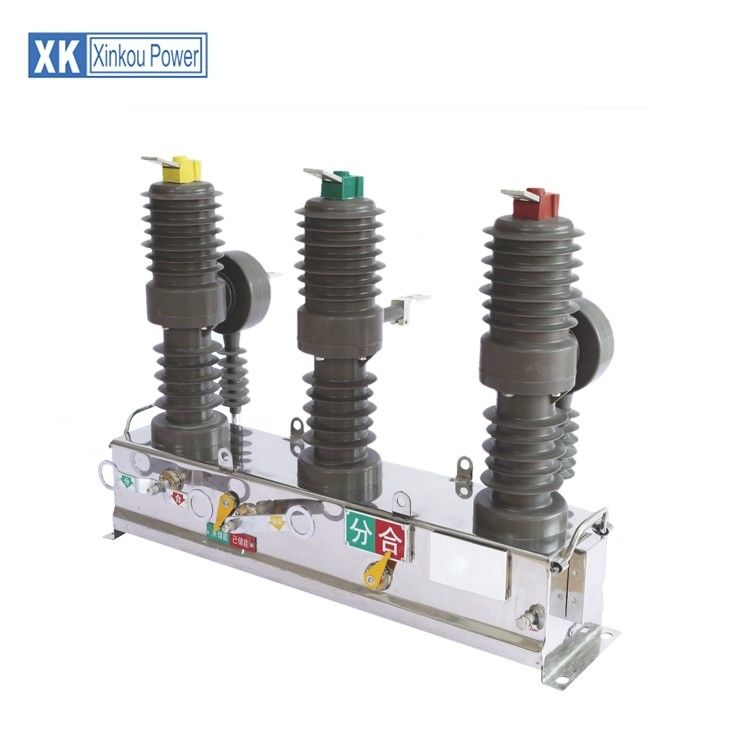

12KV Outdoor Vcb Breaker High Voltage Three Phase 1000 Mechanical Life

During contact separation of circuit breaker arc is formed due to ionization of particles in the medium between the contacts. أثناء فصل التلامس يتم تشكيل قوس قاطع الدائرة بسبب تأين الجسيمات في الوسط بين جهات الاتصال. Idea behind the vacuum circuit breaker is to eliminate the medium between the contacts ie, vacuum. الفكرة وراء قاطع الدائرة الكهربائية هي القضاء على الوسط بين جهات الاتصال أي الفراغ. Every medium that has a pressure below atmospheric, which is 760 mm of Hg, is known as vacuum. يُعرف كل وسط له ضغط أقل من الغلاف الجوي ، والذي يبلغ 760 مم من الزئبق ، بالفراغ. Low pressures are measured in torr, where 1 torr = 1 mm of Hg. تقاس الضغوط المنخفضة بالسيول ، حيث 1 تور = 1 مم من الزئبق. The pressures below about 10–5 torr are considered to be high vacuum. تعتبر الضغوط أدناه حوالي 10-5 تور لتكون فراغ عالي.
The breakdown voltage of certain contact gap varies with the absolute pressure in the vacuum interrupters. يختلف جهد الانهيار لبعض فجوة التلامس مع الضغط المطلق في قواطع الفراغ. When vacuum is used to serve the purpose of insulation, it implies that pressure of gas at which breakdown voltage becomes independent of pressure. عندما يتم استخدام الفراغ لخدمة الغرض من العزل ، فإنه يعني أن ضغط الغاز الذي يصبح عنده جهد الانهيار مستقلًا عن الضغط. Such a condition is believed to be realized at values of pressures from 10–4 to 10–6 torr. ويعتقد أن مثل هذه الحالة تتحقق عند قيم الضغوط من 10-4 إلى 10-6 تور.
قوس فراغ:
If an arc is to be formed in vacuum it is essential that the pressure should be low because only then it approaches the ideal arc. إذا كان سيتم تشكيل القوس في الفراغ ، فمن الضروري أن يكون الضغط منخفضًا لأنه عندها يقترب من القوس المثالي. The ideal arc should have a low pressure, when it is initiated during its burning period and after its extinction. يجب أن يكون للقوس المثالي ضغط منخفض ، عندما يبدأ خلال فترة الحرق وبعد انقراضه.
Arc formed in vacuum is of different type from those formed in other mediums as it is formed by the neutral atoms, ions and electrons emitted from the electrodes themselves. يختلف القوس المشكل في الفراغ عن النوع المشكل في وسط آخر حيث يتكون من الذرات والأيونات والإلكترونات المحايدة المنبعثة من الأقطاب الكهربائية نفسها. The cathode surface normally, is not perfectly smooth but have many micro-projections. عادةً ما يكون سطح الكاثود غير سلس تمامًا ولكن به العديد من الإسقاطات الدقيقة. During the separation of contacts the current will be concentrated in these micro-projections as they are last points of contact. خلال فصل جهات الاتصال ، سوف يتركز التيار في هذه الإسقاطات الدقيقة لأنها نقاط الاتصال الأخيرة. Due to their small area of cross section the projections will suffer explosive evaporation by resistive heating and supply sufficient quantity of vapour for the arc formation. نظرًا للمساحة الصغيرة للمقطع العرضي ، فإن الإسقاطات ستعاني من التبخر المتفجر عن طريق التسخين المقاوم وتوفر كمية كافية من البخار لتكوين القوس.
In vacuum arc the electron emission occurs only at the cathode spots and not from the entire surface of the cathode. في القوس الفراغي ، يحدث انبعاث الإلكترون فقط عند نقاط الكاثود وليس من سطح الكاثود بأكمله. For this reason the vacuum arc is also known as the cold cathode arc. لهذا السبب يُعرف قوس الفراغ أيضًا بقوس الكاثود البارد.
