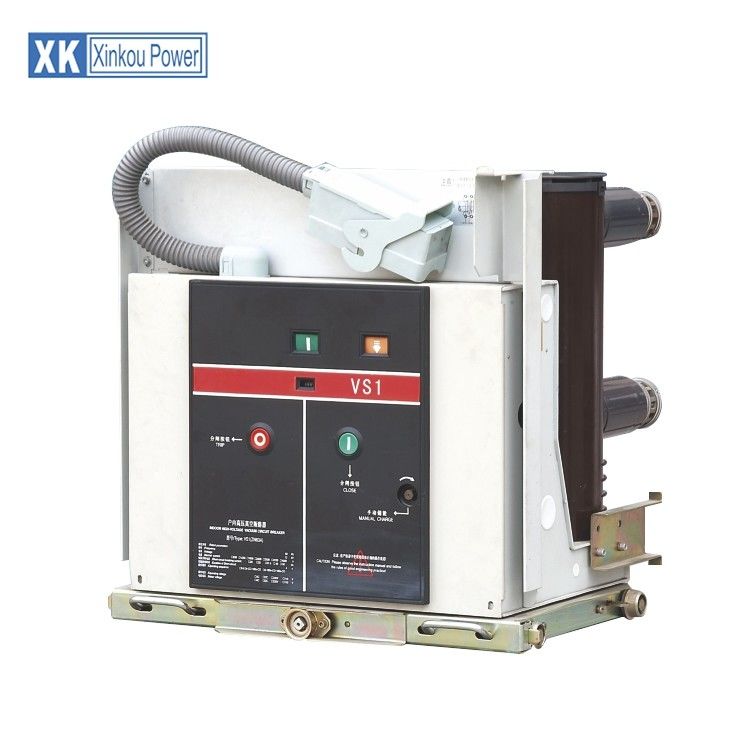

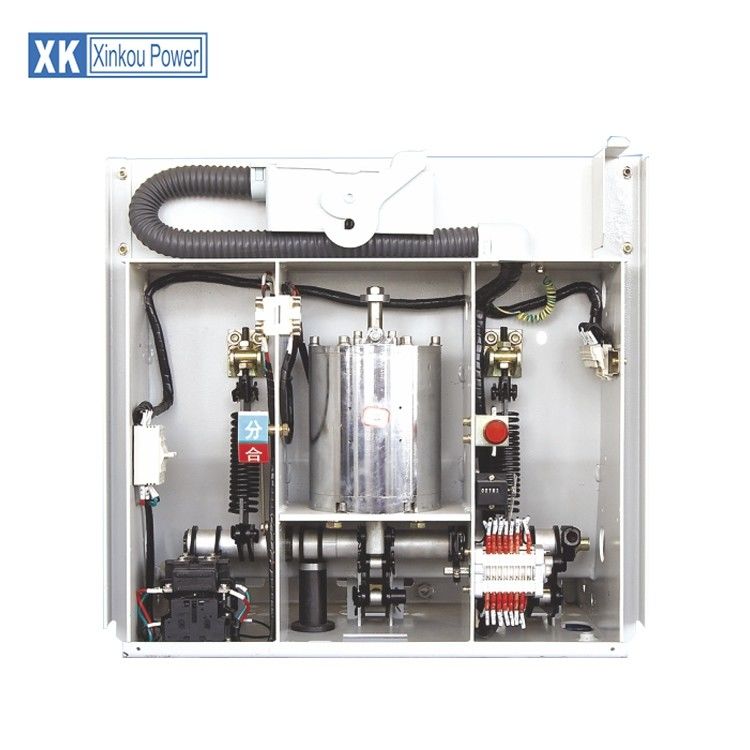

12KV 50HZ Hv Vacuum Circuit Breaker Permanent Magnetic Mechanism Three Phase

استقرار قوس فراغ:

In a 50 Hz ac circuit the current passes through zero value 100 times in a second (ie, once every 10 ms). في دارة تيار متردد بتردد 50 هرتز ، يمر التيار خلال قيمة صفرية 100 مرة في الثانية (أي مرة واحدة كل 10 مللي ثانية). It is desirable that the current is interrupted when it is passing through zero value, otherwise overvoltage will be induced due to current chopping. من المرغوب أن ينقطع التيار عندما يمر من خلال قيمة صفرية ، وإلا سيتم إحداث جهد زائد بسبب التقطيع الحالي. Therefore, for successful arc interruption it is necessary that the arc be stable for half-cycle duration and particularly that it continues to exist at currents approaching zero. لذلك ، من أجل الانقطاع الناجح للقوس ، من الضروري أن يكون القوس مستقرًا لمدة نصف دورة ولا سيما أن يستمر في الوجود عند تيارات تقترب من الصفر.

تم العثور على استقرار القوس يعتمد على:

(ط) مادة التلامس وضغط بخارها

`2` معلمات الدائرة مثل الجهد والتيار والسعة والمحاثة.

In low current circuits most of the evaporation takes place at discrete points, called the cathode spots, while at higher currents the evaporation takes place from cathode and anode spots. في الدوائر المنخفضة الحالية ، يحدث معظم التبخر في نقاط منفصلة ، تسمى بقع الكاثود ، بينما في التيارات الأعلى يحدث التبخر من بقع الكاثود والأنود. In addition to these sources gas is added to the enclosure of the contacts when it is stripped from other parts of the enclosure because of high temperature and impinging metal vapour. بالإضافة إلى هذه المصادر ، يضاف الغاز إلى حاوية جهات الاتصال عندما يتم نزعه من أجزاء أخرى من الحاوية بسبب ارتفاع درجة الحرارة وتأثير بخار المعادن.

Vapour pressure and arc stability are found to be interrelated. وجد أن ضغط البخار واستقرار القوس مترابطان. The higher the vapour pressure at lower temperature, the better is the stability of the arc ie, the longer the life time of the arc. كلما زاد ضغط البخار عند درجة حرارة منخفضة ، كان استقرار القوس أفضل ، أي كلما كان عمر القوس أطول. There are certain metals like Zn, Bi, which provide such characteristics and are better electrode materials for vacuum circuit breakers. هناك بعض المعادن مثل Zn ، Bi ، والتي توفر هذه الخصائص وهي مواد أفضل للقطب الكهربائي لقواطع الدائرة الكهربائية. Besides the vapour pressure, the thermal conductivity of the metal also affects the current chopping level. إلى جانب ضغط البخار ، تؤثر الموصلية الحرارية للمعدن أيضًا على مستوى التقطيع الحالي.

A good heat conducting metal will cool very rapidly and its contact surface temperature will fall. سوف يبرد المعدن الجيد للحرارة بسرعة كبيرة وستنخفض درجة حرارة سطح التلامس. This will reduce the evaporation rate and the arc will be chopped because of insufficient vapour. سيؤدي ذلك إلى تقليل معدل التبخر وسيتم تقطيع القوس بسبب عدم كفاية البخار. On the other hand, a bad heat conductor will maintain its temperature and vaporization for a longer time and the arc will be more stable. من ناحية أخرى ، سيحافظ موصل الحرارة السيئ على درجة حرارته وتبخيره لفترة أطول وسيكون القوس أكثر استقرارًا.

Shunting the contacts with different values of capacitance reduces the average life time of the arc. يؤدي قطع جهات الاتصال بقيم مختلفة للسعة إلى تقليل متوسط ​​عمر القوس. The higher the value of the capacitance, the lower is the average life time of the arc. كلما زادت قيمة السعة ، كلما انخفض متوسط ​​عمر القوس. An inductance in series, on the other hand increases the lifetime of the arc. من ناحية أخرى ، فإن الحث المتسلسل يزيد من عمر القوس. Similarly, higher the system operating voltage, longer is the duration of the arc. وبالمثل ، كلما زاد جهد تشغيل النظام ، زادت مدة القوس. This is because more restoring voltage is available to keep the arc alive. هذا لأن المزيد من جهد الاستعادة متاح لإبقاء القوس على قيد الحياة.
