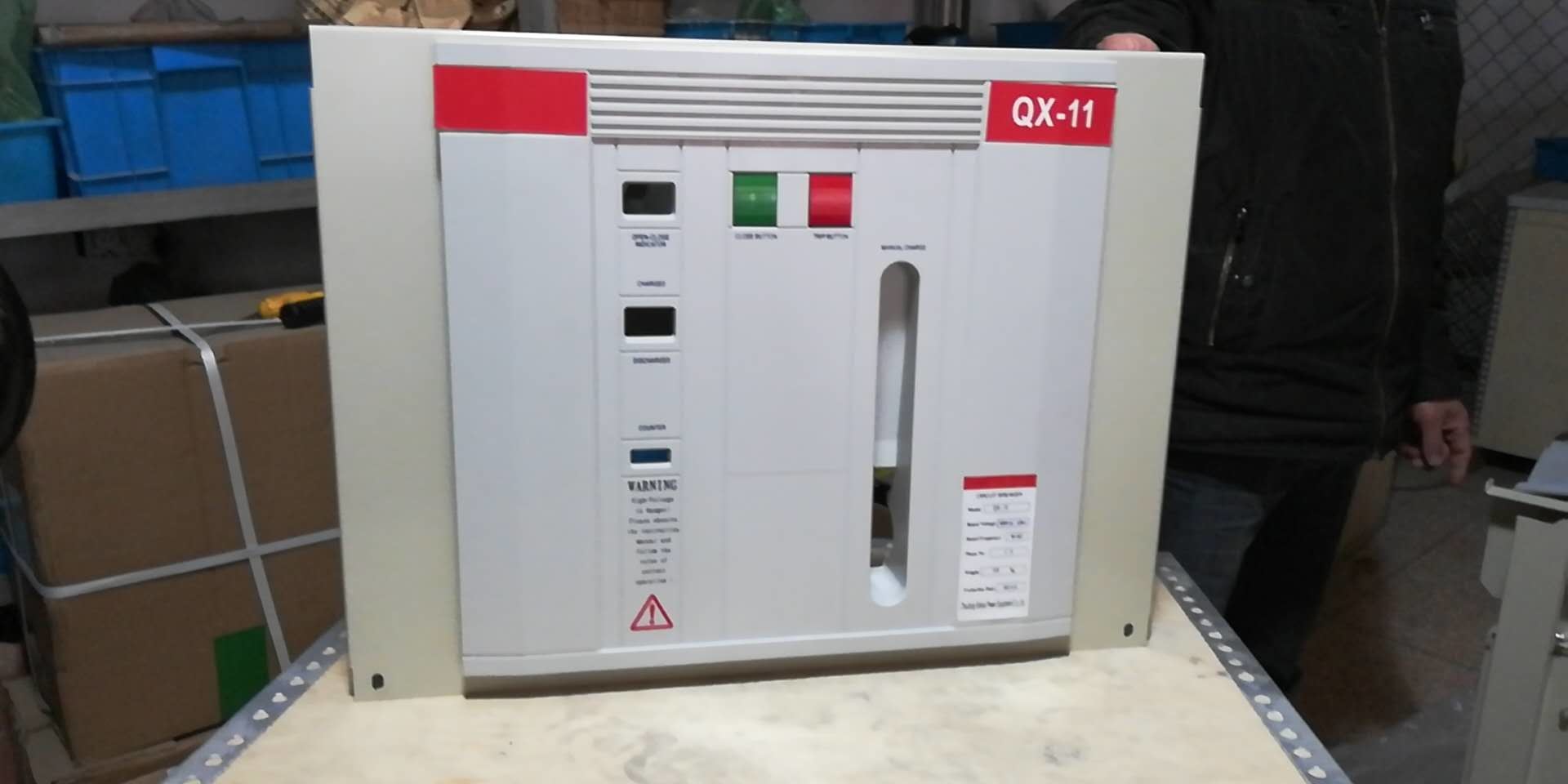

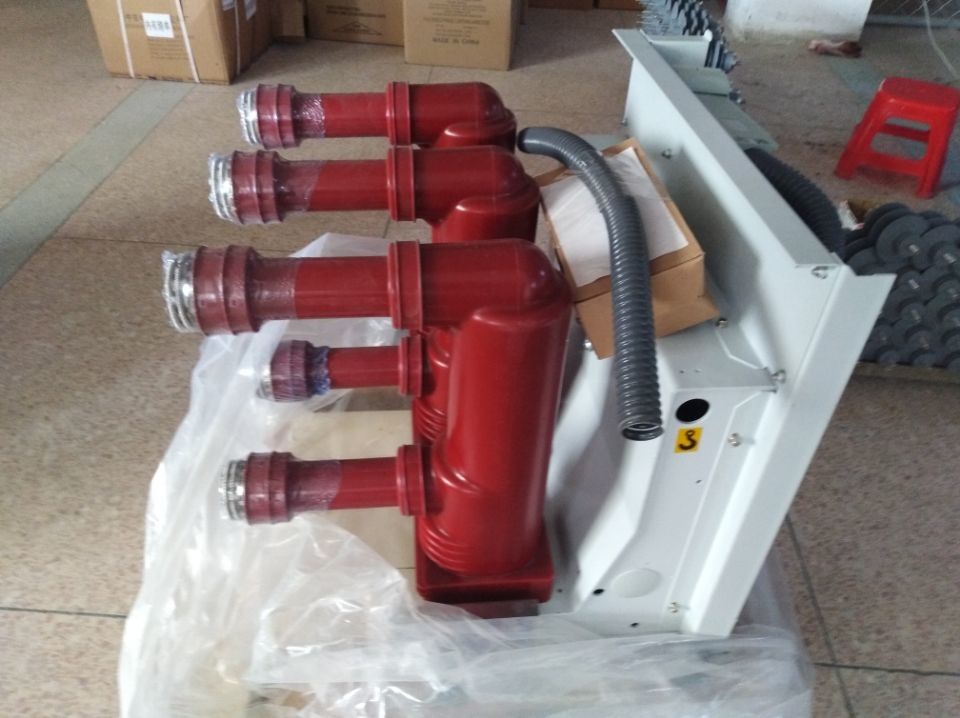

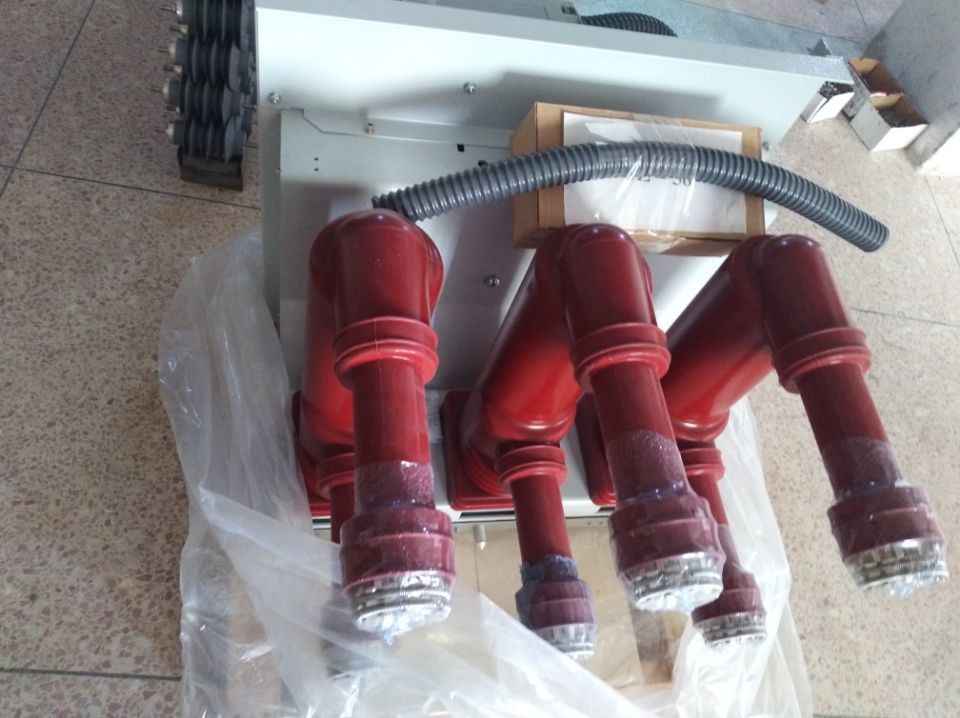

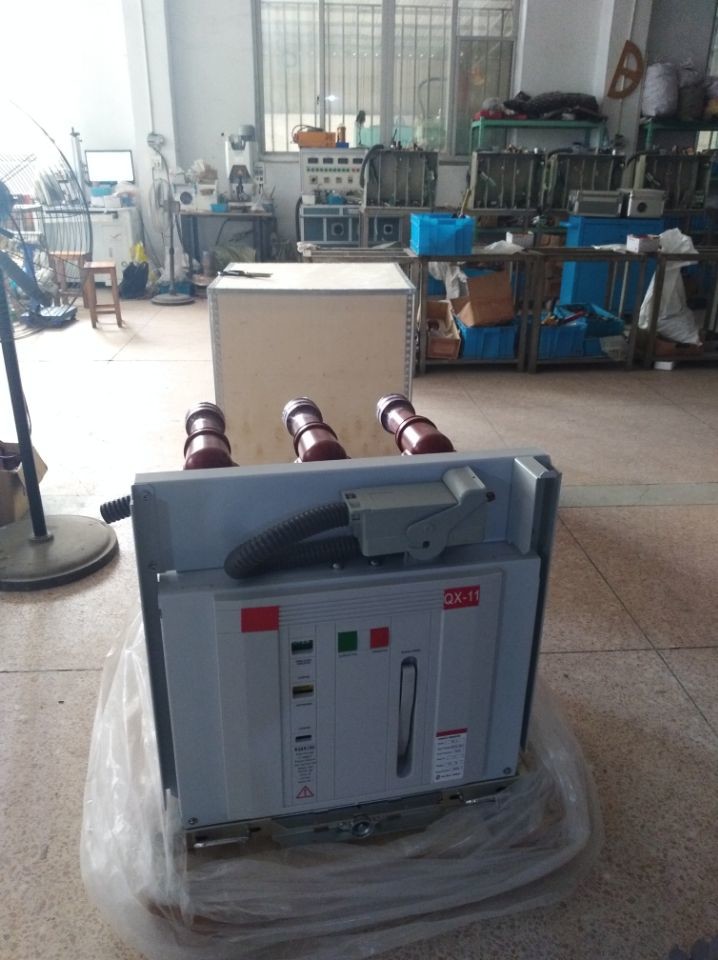

قاطع دائرة الفراغ المغناطيسي الدائم IEC 12KV ثلاث مراحل

استقرار القوس الفراغي:

في دائرة تيار متردد 50 هرتز ، يمر التيار عبر القيمة الصفرية 100 مرة في الثانية (أي مرة واحدة كل 10 مللي ثانية).من المستحسن أن يتم مقاطعة التيار عندما يمر بقيمة صفرية ، وإلا فسيحدث الجهد الزائد بسبب التقطيع الحالي.لذلك ، من أجل مقاطعة القوس الناجحة ، من الضروري أن يكون القوس مستقرًا لمدة نصف دورة وخاصة أنه يستمر في الوجود عند تيارات تقترب من الصفر.

تم العثور على استقرار القوس يعتمد على:

(ط) مادة التلامس وضغط بخارها و

(2) معلمات الدائرة مثل الجهد والتيار والسعة والحث.

يحدث معظم التبخر في دوائر التيار المنخفض في نقاط منفصلة ، تسمى بقع الكاثود ، بينما يحدث التبخر في التيارات العالية من مناطق الكاثود والأنود.بالإضافة إلى هذه المصادر ، يضاف الغاز إلى حاوية نقاط التلامس عندما يتم تجريده من أجزاء أخرى من العلبة بسبب ارتفاع درجة الحرارة وتصادم البخار المعدني.

وجد أن ضغط البخار واستقرار القوس مترابطان.كلما زاد ضغط البخار عند درجة حرارة منخفضة ، كان ثبات القوس أفضل ، أي كلما طال عمر القوس.هناك معادن معينة مثل Zn ، Bi ، والتي توفر مثل هذه الخصائص وهي مواد أفضل للإلكترود لقواطع الدائرة الفراغية.إلى جانب ضغط البخار ، تؤثر الموصلية الحرارية للمعدن أيضًا على مستوى التقطيع الحالي.

سوف يبرد المعدن الجيد الموصل للحرارة بسرعة كبيرة وستنخفض درجة حرارة سطحه الملامس.سيؤدي ذلك إلى تقليل معدل التبخر وسيتم تقطيع القوس بسبب عدم كفاية البخار.من ناحية أخرى ، سيحافظ موصل الحرارة السيئ على درجة حرارته وتبخره لفترة أطول وسيكون القوس أكثر استقرارًا.

يؤدي تحويل جهات الاتصال بقيم مختلفة من السعة إلى تقليل متوسط ​​عمر القوس.كلما زادت قيمة السعة ، انخفض متوسط ​​عمر القوس.من ناحية أخرى ، يؤدي الحث المتسلسل إلى زيادة عمر القوس.وبالمثل ، كلما زاد جهد تشغيل النظام ، زادت مدة القوس.هذا بسبب توفر المزيد من جهد الاستعادة لإبقاء القوس على قيد الحياة.
